上下异形的编程技巧

更新时间:2022-04-23      点击次数:2212

给用户更快,更稳定,更多的功能和扩展能力,为您提供行业先进的制造流程。"

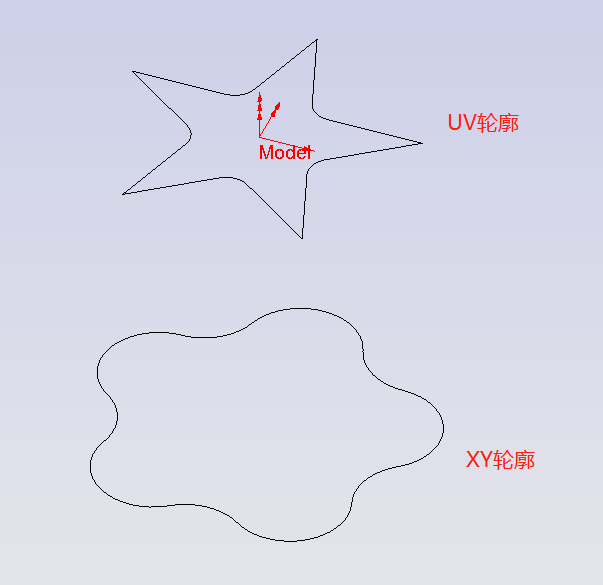

之前我们讲了如何使用“选择曲面"功能来进行高效率的线切割编程,但是目前大多数用户还是使用的线条进行编程,所以本次我们来讲一下常规的编程方法。对于常规的上下异形编程,软件除了需要基础的XY轮廓之外,还需要选择一个UV轮廓。

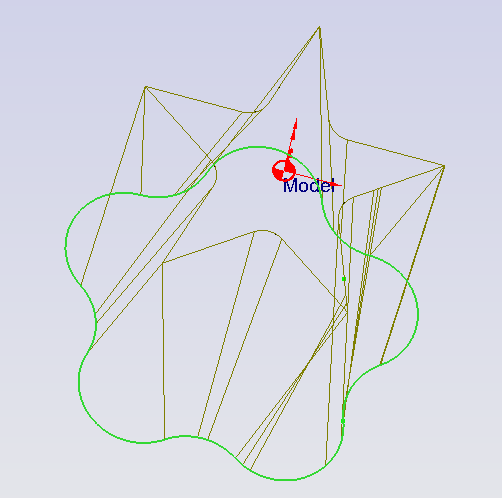

在选择完上下轮廓后软件会自动生成同步线,生成的同步线往往会存在扭曲,不是我们想要的,这时就需要使用“同步"功能进行调整。

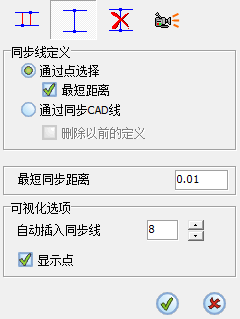

“同步"功能里有如下选项卡:线性同步,创建同步线,删除同步线和显示投影,主要使用的是前三个。我们从后往前看:
删除同步线:调整同步首先第一步就需要将错误的同步线删除掉,点击“删除所用"按钮来删除不需要的同步线。
创建同步线:主要有两种方法,一个是手动在轮廓上选取点来生成同步线,可以两点创建,也可以一点以最短距离创建。另一个是选择图形上已经存在的CAD线条,比如图纸导入进来是线框状态,则此时可以直接使用上下轮廓之间的线作为同步线。
线性同步:如果上下轮廓线条较多,显然上一个手动创建同步线的方法很繁琐。那么此时可以使用线性同步,在上下轮廓处于有规律地互相对应的情况下,可以直接框选所有线条,软件会依据规律自动生成新的同步线。
