做欧洲模具需要的《VDI3400表面对照表》

更新时间:2022-04-23      点击次数:3407

做欧洲模具的厂家,会经常用到VDI指标作为表面粗糙度的技术指标。而国内用的比较多的是Ra指标。如果你没有接触过欧洲模具或者机床,你可能不知道VDI这个指标,这篇文章可以让你涨知识。




对于粗糙度分级,欧洲定义了一种VDI3400表面标准,在欧洲的数控机床(尤其是火花机)上多以此作为指标。它与常用标准Ra有着对应关系,见下表,不少人经常要去查资料找对应的值,这份表格很全,非常珍贵。


VDI
3400

Ra
µm

VDI
3400

Ra
µm

00

0.1

23

1.4

01

0.112

24

1.6

02

0.126

25

1.8

03

0.14

26

2

04

0.16

27

2.2

05

0.18

28

2.5

06

0.2

29

2.8

07

0.22

30

3.2

08

0.25

31

3.5

09

0.28

32

4

10

0.32

33

4.5

11

0.35

34

5

12

0.4

35

5.6

13

0.45

36

6.3

14

0.5

37

7

15

0.56

38

8

16

0.63

39

9

17

0.7

40

10

18

0.8

41

11.2

19

0.9

42

12.6

20

1

43

14

21

1.12

44

16

22

1.26

45

18

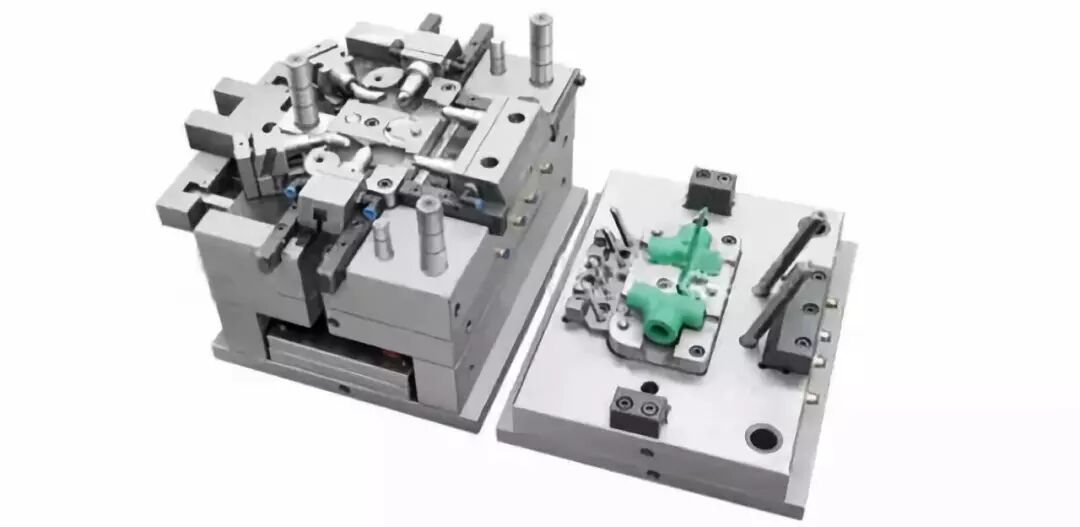

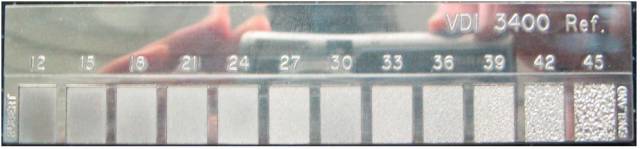

经验表明,采用目测和触摸法把一给定表面与纹理相似的标准表面加以比较,所得结果的准确度是相当好的。在不同公司间拟订合同文件、规格协议等时,这种方法特别常用。
